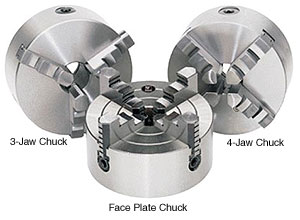

Drehfutter

Planscheibenfutter
Dreibackenfutter

  • Planspiralfutter System Cushmann, ausgerüstet mit Dreh- und Bohrbacken, mit
    zylindr. Zentrieraufnahme nach DIN 6350
  • Futterkörper aus hochwertigem Spezial-Guss
  • Rundlauf- und Planlaufgenauigkeit, Umfangsgeschwindigkeit Vmax = 18 m/s
Technische Daten   100 125 160 200 250 315 400 500 630
A Größe Durchmesser mm 100 125 160 200 250 315 340 500 630
B Zentrier Durchmesser mm 72 95 130 165 206 260 368 440 560
D mm 3 x M8 3 x M8 3 x M8 3 x M10 3 x M12 3 x M16 3 x M16 6 x M16 6 x M16
E Bohrung mm 22 30 40 65 80 100 130 200 270
H Höhe mm 74,5 78 95 109 120 154 202 202 213
Dreibackenfutter (Guss)
Gewicht  kg 2,7 4,6 9 15,3 26,5 42,7 71 137 236
Art.-Nr.   106 355 106 360 106 365 106 370 106 375 106 380 106 387 106 390 106 395
Preis €   98,- 108,- 128,- 168- 260,- 330,- 580,- 1.220,- 4.400,-
Vierbackenfutter (Guss)     125 160 200 250 325 380 500
Gewicht  kg   4,8 9,5 15,9 27,5 47 63 117
Art.-Nr.     106 460 106 465 106 470 106 475 106 482 106 487 106 492
Preis €     144,- 256,- 288,- 340,- 780,- 1.180,- 2.690,-


Planscheibenfutter

  • Backen einzeln verstellbar mit 4 Umkehrbacken

Ø mm Ø Durchlass Gewicht Art.-Nr. Preis €
160 35 11 kg 106 510 212,-
200 50 14 kg 106 515 179,-
250 63 18 kg 106 520 201,-


Weiche Monobacken und Aufsatzbacken für Dreibackenfutter

weiche Monobacken weiche Aufsatzbacken
  100 125 160 200 250
Llnge 42 mm 56 mm 70 mm 85 mm 105 mm
Breite 15 mm 16 mm 18,5 mm 22 mm 27 mm
Höhe 38 mm 45 mm 54 mm 61 mm 69 mm
Art.Nr. 106 230 106 231 106 232 106 233 106 234
Preis / Satz 30,- 30,- 54,- 65,- 97,-


Dreibackendrehfutter mit Futterkörper aus Stahl

  • Planspiralfutter System Cushmann mit hochwertigem Stahlkörper
  • für größere Umfangsgeschwindigkeiten und präzise Drehbearbeitung

Dreibackenfutter(Stahl) 125 160 200 250 325 400
Gewicht kg 5 8,3 15,5 23 46 71
max. Drehzahl min-1 4900 3800 3000 2400 1900 1500
Art. Nr. 106 361 106 366 106 371 106 391 106 392 106 393
Preis € 338,- 437,- 497,- 668,- 998,- 1.578,-

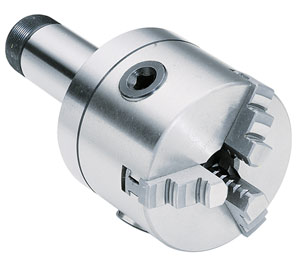

Dreibackendrehfutter Ø 80 mm

  • komplett mit Futterflansch und 5-C Spannzangenaufnahme
Art.-Nr. 106 420
Preis € 186,-

Dreibackendrehfutter

  • Direktaufnahme, Camlock D1-4", 160 mm

Art.-Nr. 106 400
Preis € 276,-

  • Camlock D1-6", 200 mm

Art.-Nr. 106 405
Preis € 302,-

Futter aufpassen

Drehfutter werden ohne Aufnahmeflansch geliefert. Um das Höchstmaß an Genauigkeit zu erzielen, sollten Sie auf der jeweiligen
Drehmaschine aufgepasst werden. Gegen Berechnung wird das Aufpassen auch in unserem Hause durchgeführt.

Art.-Nr. 106 536
Preis € 216,-

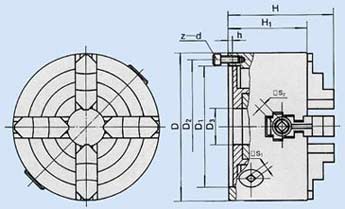

4-Backen-Kombifutter


  • Backen zentrisch und einzeln verstellbar
  • für unregelmäßig geformte Werkstücke
  • alle Backen lassen sich zentrisch per Planspirale verstellen
  • jede Backe ist einzellverstellbar
Größe D1 D2 D3 H1 H h S1 S2 Z-d Art.-Nr. Preis €
160 130 142 42 87 115 5 10 8 3-M8 106 560 332,-
200 165 180 65 97 127 5 12 10 3-M10 106 562 389,-
250 206 226 80 102 142 5 12 10 3-M12 106 564 462,-
