Kastenständerbohrmaschine KSB 25A • 32A • 40B • 50C • 63B • 80B

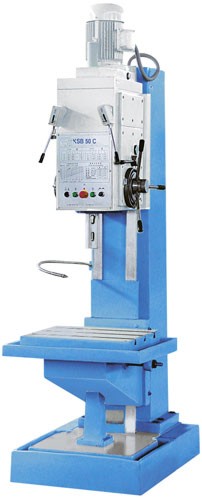

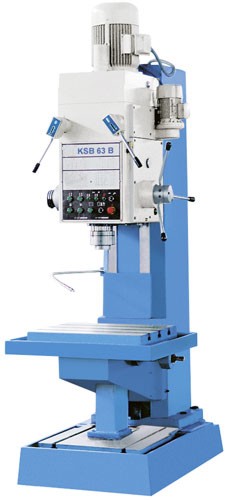

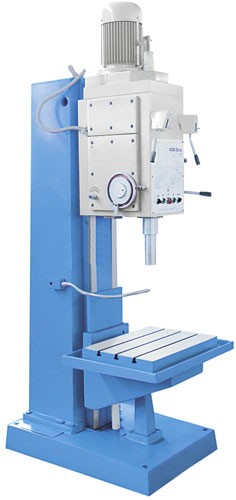

KSB 25 A KSB 50 C KSB 63 B KSB 80B

Universell einsetzbar für Bohr-, Reib- und Gewindeschneidarbeiten

  • stabile Kastenbauweise aus Grauguss, stark verrippt hält
    schwersten Beanspruchungen stand
  • Tischführung (Schwalbenschwanzführung auf Graugussständer) verdrehsicher - keine Säulenführung
  • 9 oder 12 Geschwindigkeiten über Einhebelschaltung links - jede Geschwindigkeit schnell, exakt und eindeutig schaltbar
  • 6 oder 9 Vorschübe über Einhebelschaltung rechts - schnell, exakt und eindeutig schaltbar
  • autom. Gewindeschneideinrichtung mit automatischer Drehrichtungsumschaltung
    bei Erreichen der voreingestellten Tiefe
  • äußerst hohe Laufruhe
  • hohes Drehmoment
  • hohes Maschinengewicht

Standardzubehör:

  • Kühlmitteleinrichtung
  • Gewindeschneideinrichtung
  • Halogenarbeitsleuchte
  • Bedienwerkzeug
  • Betriebsanleitung
Technische Daten KSB 50 B   KSB 25A KSB 32 A KSB 40 B KSB 50 C KSB 63 B KSB 80 B
Bohrleistung / Stahl mm 25 32 40 50 63 80
Vorschubkraft N 9000 9000 16000 16000 30000 30000
Drehmoment Nm 160 160 350 350 800 800
Spindelantrieb kW 2,2 2,2 3 4 5,5 5,5
Spindelkonus MK MK 3 MK 4 MK 4 MK 5 MK 5 MK 6
Ausladung mm 280 280 335 335 375 375
Maschinenkopfhub mm 200 200 200 195 260 260
Pinolenhub mm 200 200 250 250 250 250
Drehzahl/Anzahl min-1 50-2000 / 9 50-2000 / 9 31,5-1400 / 12 45-850 / 9 40-570 / 9 40-570 / 9
Spindelvorschübe / Anzahl mm/U 0,056-1,80 / 9 0,056-1,8 / 9 0,056-1,80 / 9 0,056-1,80 / 9 0,1-0,78 / 6 0,1-0,78 / 6
max. Adst.Spindelnase-Tisch mm 725 690 750 725 860 810
Tischhub mm 300 300 315 315 300 300
T-Nut-Weite / Anzahl mm 14 / 3 14 / 3 18 / 3 18 / 3 22 / 3 22 / 3
Tischaufspannfläche mm 400x550 400x550 480x560 480x560 650x550 650x550
Kühlmittelpumpe kW 90 90 90 90 90 90
Fördermenge l/min. 25 25 25 25 25 25
Abmessungen (L x B x H) mm 962x847x2300 962x847x2340 1040x905x2530 1040x905x2535 965x1452x2787 965x1452x2787
Gewicht kg 950 950 1250 1250 2500 2500
Art.-Nr.   101 691 101 692 101 693 101 694 101 695 101 696
Preis €   5.400,- 5.900,- 6.800,- 7.200,- 10.900,- 11.900,-
