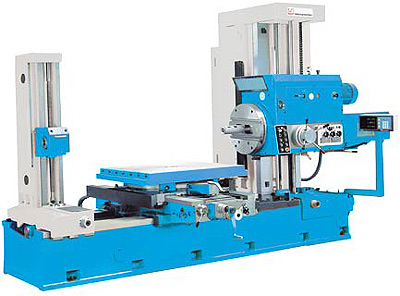

Horizontales Bohr - / Fräswerk BO 110 / 130
serienmäßig sind die Maschinen
mit einer Positionsanzeige in 3 Achsen ausgerüstet
- stabile Vierkantführungen, die gehärtet und präzisionsgeschliffen
sind, gewährleisten genaues Arbeiten auf viele Jahre
- mechanische Funktionen, deren gleichzeitiger Betrieb nicht erfolgen
darf, sind gegeneinander verriegelt
- Spindelstock und Vorschubgetriebe sind mit einer Überlastkupplung
ausgerüstet
- die Maschine ist mit einer Gewindeschneideinrichtung ausgerüstet
- Planscheibe und Bohrspindel haben den unterschiedlichen Funktionen
entsprechend unterschiedliche und auf Aufgaben
abgestellte Drehzahlbereiche
- Tisch drehbar über 360°
- Teleskop-Stahlabdeckungen schützen die Führungen vor Spänen und Verschmutzung
- mit Frequenzumrichter für stufenloseGeschwindigkeit und 3-Achs-Servomotor
- BO 110 inkl. Reitstock (BO 130 Option)
Technische Daten |
|
BO 110 |
BO 130 |
Spindeldurchmesser |
mm |
110 |
130 |
Spindelkegel |
|
ISO 50 |
ISO 50 |
Spindelvorschub |
mm |
600 |
900 |
Planschiebervorschub
|
mm |
180 |
250 |
Planschieberumdrehungen 18 Stufen |
|
4-200 |
2,5-125 |
max. Tischbelastung |
kg |
2500 |
10000 |
max. Spindelachsschub |
N |
12250 |
31360 |
Abstand - Spindelmitte - Tischoberfläche |
mm |
0 - 900 |
0-1800 |
Spindeldrehzahl |
|
22 |
24 |
Drehzahlbereich |
min-1 |
8 - 1000 |
4-800 |
Planschieberdrehzahl |
|
18 |
18 |
Drehzahlbereich |
min-1 |
4-200 |
2,5-125 |
Vorschub Pinole, Spindelstock
und Tisch / Spindelumdrehung |
Bereich I bei 8 - 400 min-1 |
|
18 ( 0,04 - 6 ) |
8 ( 0,04 - 6 ) |
Bereich II bei 500 - 1000 min-1 |
mm/U |
18 (0,01 - 1,53 ) |
18 (0,01 - 1,53 ) |
Vorschub Planschieber, Spindelstock
u. Tisch, Planschieberumdrehung |
Bereich I, 18 Stufen |
mm/U |
0,08 - 12 |
0,08 - 12 |
max. Drehmoment Spindel |
Nm |
1225 |
3136 |
max. Drehmoment |
Nm |
1960 |
4900 |
Tischbewegung |
- längs |
mm |
1100 |
2000 |
- quer |
mm |
900 |
2000 |
Kopfhub |
mm |
900 |
1800 |
Tischaufspannfläche
|
mm |
1100 x 960 |
1600x1800 |
Eilgang Tisch, Spindelstock |
m/min. |
2,5 |
2,5 |
Rotationsgeschwindigkeit d. Rundtisches |
min-1 |
1 |
1,2 |
Hauptmotorleistung |
kW |
7,5 |
15 |
Eilgangsmotor |
kW |
3 |
5,5 |
Hydraulikpumpe |
kW |
0,75 |
1,5 |
Ablesegenauigkeit optisch
|
mm |
0,01 |
0,005 |
Ausbohrgenauigkeit |
µm |
H7 Ra - 1,6 |
H7 Ra - 1,6 |
Abmessungen (L x B x H) |
mm |
4880 x 2454 x 2749 mm |
7030x4660x3800 |
Gewicht |
kg |
11500 |
29300 |
Art.-Nr. |
|
301 499 |
399 022 |
Preis € |
|
69.900,- |
159.000,- |
|
